電源工事、電気、LAN・ネットワーク配線工事(事例紹介)

事例紹介:電源工事、電気、LAN・ネットワーク配線工事

事例一覧

電源工事、電気、LAN・ネットワーク配線工事の事例の一部を紹介しております。

自動販売機導入にともなう電源工事をお願いしたい

工場を増設するに当たり電源工事をお願いしたい

コンピューター導入に伴う電源工事をお願いしたい

LAN/電源工事をお願いしたい

不特定多数が使うPCに対しての制限を行いたい

オフィス移転に伴う電気工事・LAN工事をお願いしたい

オフィス移転に伴う電源工事・照明工事をお願いしたい

クライアントPCの追加によるLAN工事をお願いしたい

電源が落ちる

インターネット専用LAN工事をお願いしたい

クライアントPC増設にともなう、電源・LAN工事

ゲストハウス転用工事をお願いしたい

事務所増床にともなう、電源・LAN工事

新規システム導入にともなう、電源・LAN工事

トイレ換気扇が動かない

クライアントPC増設、レイアウト変更にともなう、電源・LAN工事

新規システム導入にともなう、電源・LAN工事

レイアウト変更にともなうLAN工事

増床、レイアウト変更にともなうLAN工事

移転にともなう電源工事

クライアントPC増設にともなうLAN工事

コンセント出火、破損

ネット会議室の構築

光ケーブル用配管敷設

モニター設置

新規システム導入にともなう、電源・LAN工事

オフィスと工場とをつなぐLAN配線工事

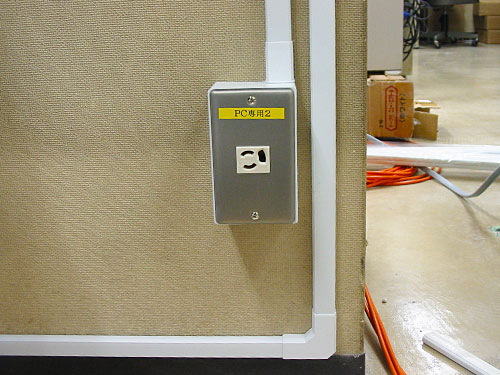

PC専用電源工事・LAN工事

ネットワーク障害対策LAN工事

LAN工事

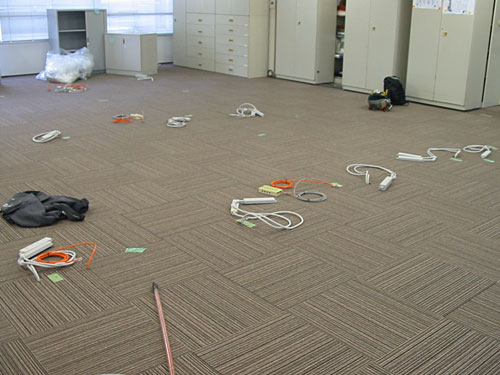

オフィスのレイアウト変更に伴う電源工事・LAN工事

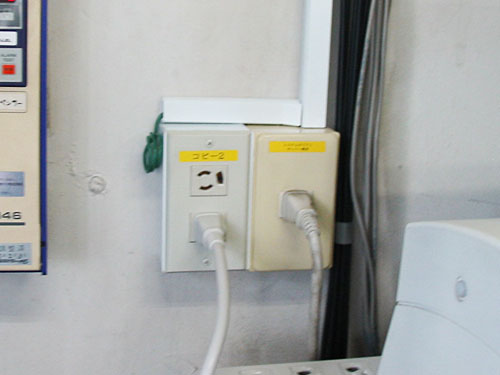

コピー複合機専用電源工事

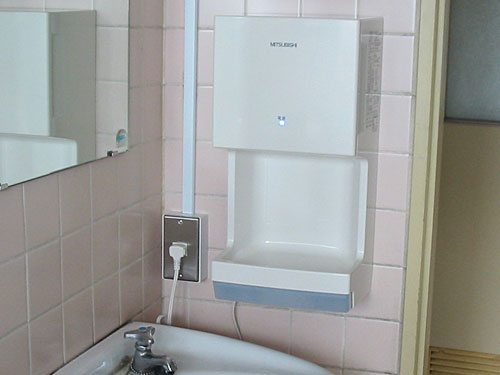

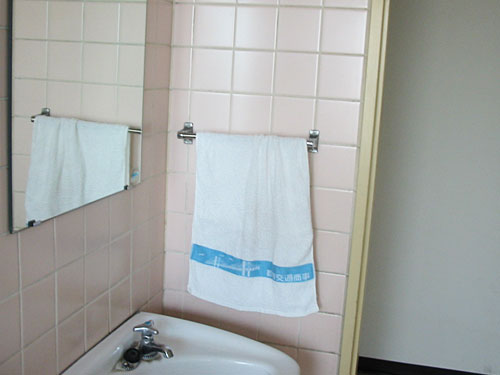

ジェットタオル設置にともなう電源工事

オフィスのレイアウト変更に伴っての電源工事・LAN工事

オフィス移転にともなうPC専用電源工事

システムリプレースに伴うLAN工事

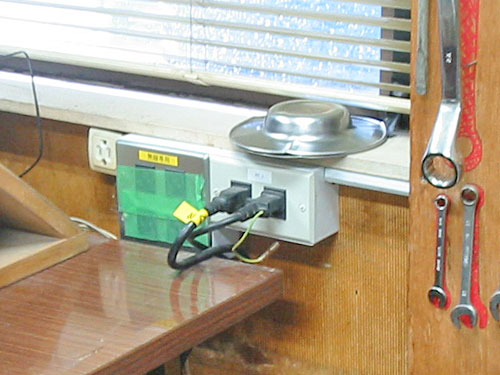

タクシー会社において無線システムを導入する。そのためのPC専用電源工事。

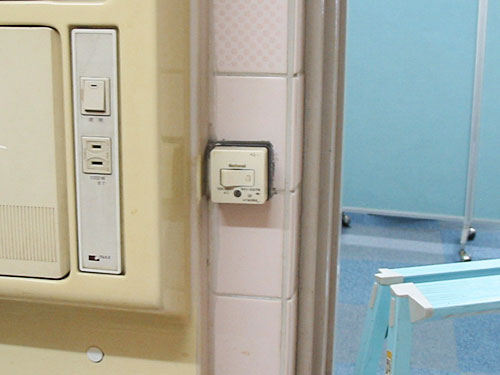

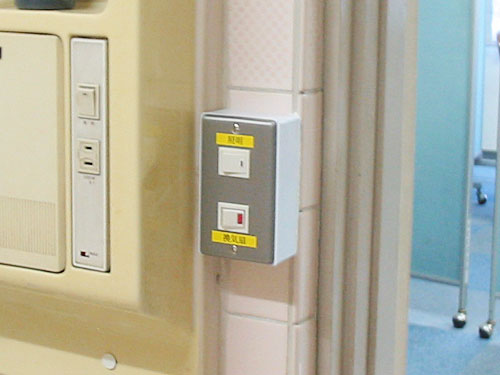

スイッチ配線工事。換気扇、照明、それぞれを分け、別スイッチとしたい。

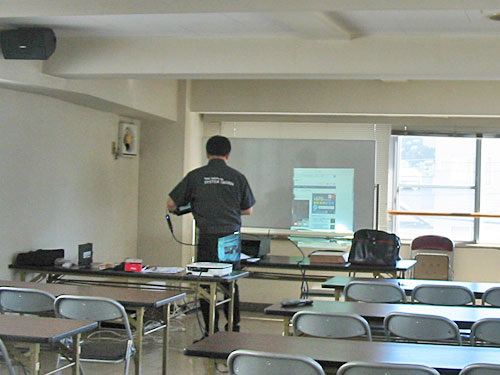

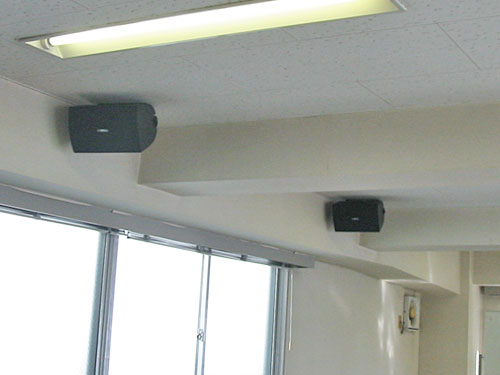

会議室において音響システムを設置する。

オフィスリニューアルに伴っての電源工事・LAN工事。

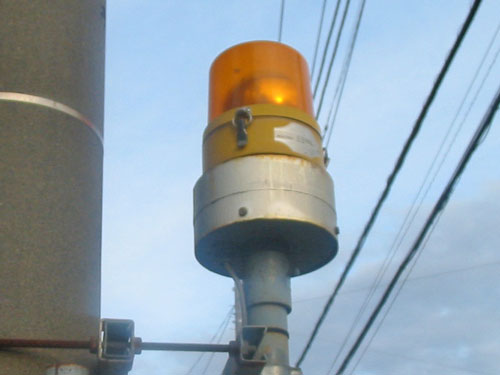

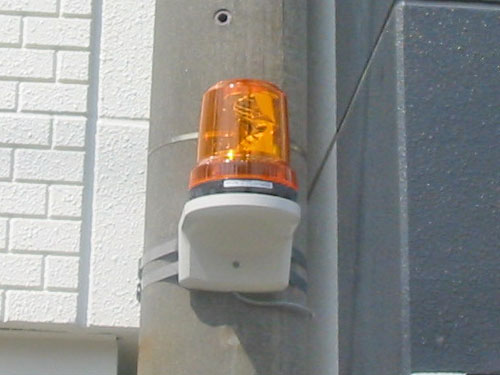

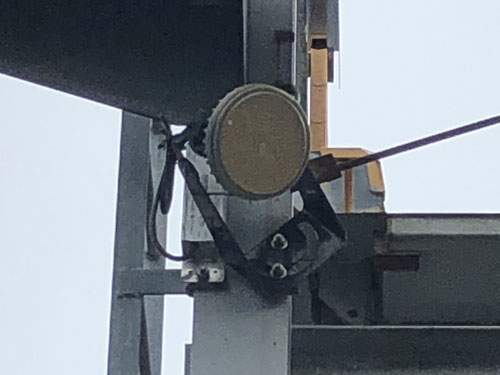

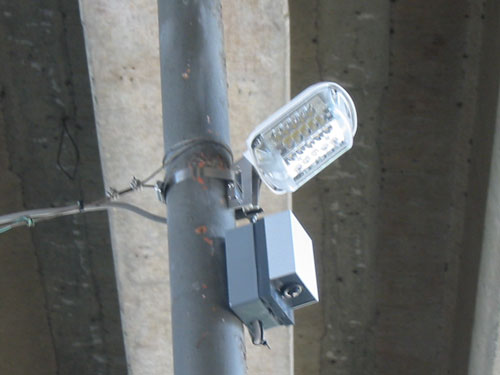

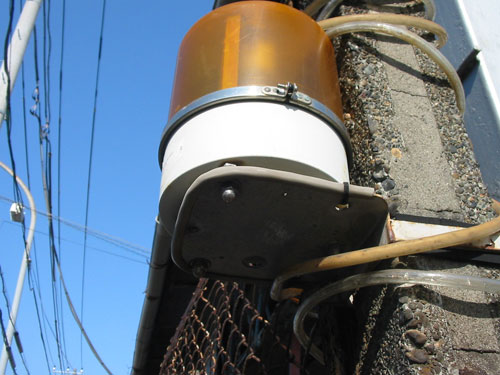

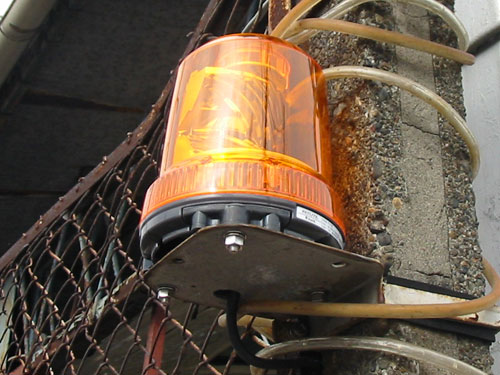

パトライトの交換設置工事。

パトライトが点灯しない(パトライトの交換設置)

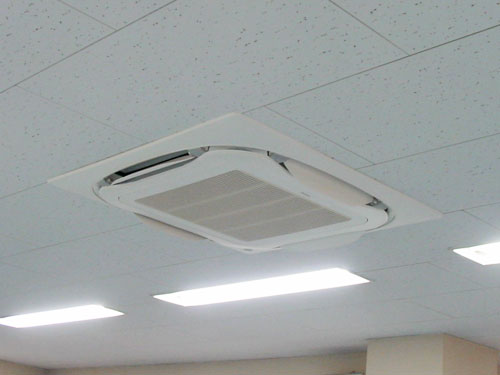

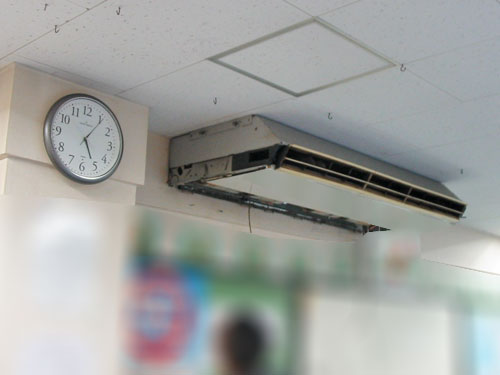

天井吊空調機から天井埋込空調機への交換設置

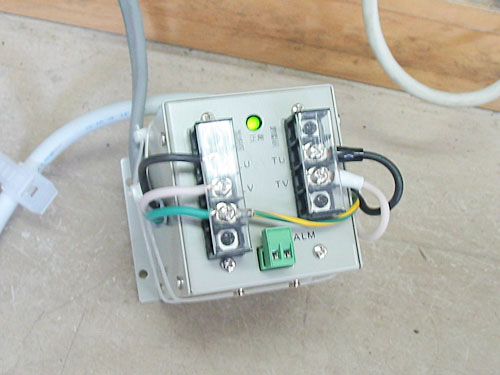

IT機器電源に避雷器を設置したい

空調室外機転倒防止工事。大型台風によって空調の屋上室外機が転倒。対策の依頼。

クライアントは、オンラインゲーム企業であり、同フロアに配電盤を同じくするサーバースペースが同居する。よって、ブレーカーが落ちるとなどといったことは万に一つもゆるされない。

現状、配電盤はブレーカーを使い切っている状況であり、新たに回路を増設する場合、配電盤改造などのコストが発生する。 後に同フロアにおいてレイアウト変更などが予測されており、また、電気容量増も予測されるため、配電盤改造を行うのであれば、そのときに行うのがコスト面からベターであると考える。 よって、現在会議室専用回路とされながらほとんど使用されていない回路を移設、自動販売機専用回路とする暫定措置とした。 3ヵ月後、レイアウト変更が行われ、配電盤の改造を行い、回路を増設した。

依頼内容:自動販売機導入にともなう電源工事をお願いしたい

状況

クライアントは、オンラインゲーム企業であり、同フロアに配電盤を同じくするサーバースペースが同居する。よって、ブレーカーが落ちるとなどといったことは万に一つもゆるされない。

対策工事

現状、配電盤はブレーカーを使い切っている状況であり、新たに回路を増設する場合、配電盤改造などのコストが発生する。 後に同フロアにおいてレイアウト変更などが予測されており、また、電気容量増も予測されるため、配電盤改造を行うのであれば、そのときに行うのがコスト面からベターであると考える。 よって、現在会議室専用回路とされながらほとんど使用されていない回路を移設、自動販売機専用回路とする暫定措置とした。 3ヵ月後、レイアウト変更が行われ、配電盤の改造を行い、回路を増設した。

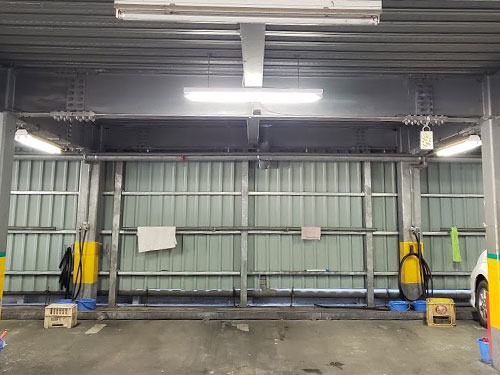

クライアントは車両整備工場。
母屋から、車両通路を挟んで工場を増設。それに対しての工事。

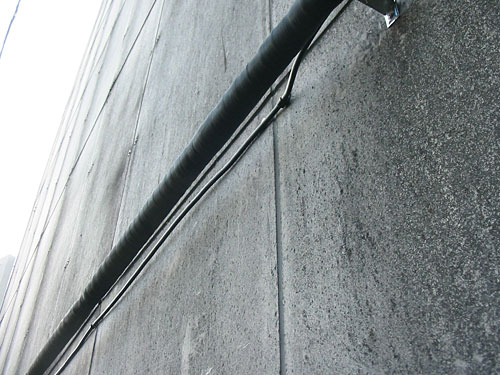

母屋より、増設工場に電灯・動力の電源を敷設する。 母屋より、新設工場への配線ルートは外部となる。経年劣化を極力排する為に、雨水を凌げるライニング金属配管工事とする。 また、電灯・動力共に、現状だけでなく、将来増加を考慮した設計とした。

依頼内容:工場を増設するに当たり電源工事をお願いしたい

状況

クライアントは車両整備工場。
母屋から、車両通路を挟んで工場を増設。それに対しての工事。

対策工事

母屋より、増設工場に電灯・動力の電源を敷設する。 母屋より、新設工場への配線ルートは外部となる。経年劣化を極力排する為に、雨水を凌げるライニング金属配管工事とする。 また、電灯・動力共に、現状だけでなく、将来増加を考慮した設計とした。

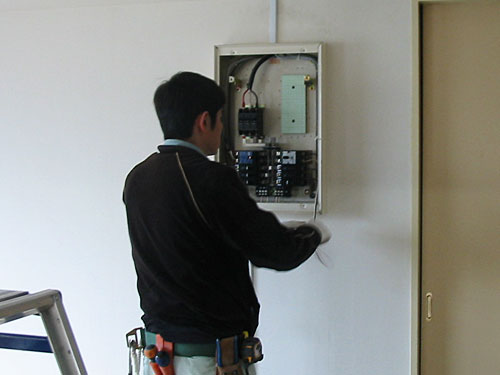

現状の配電盤は回路数をすでに使いきっており、増設は行えない。 コンピューター導入場所のコンセントはすべて同じ回路(20A)となっている。

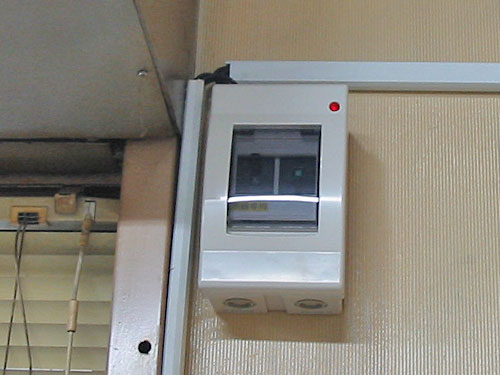

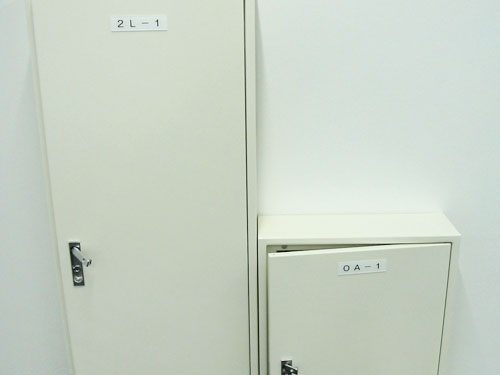

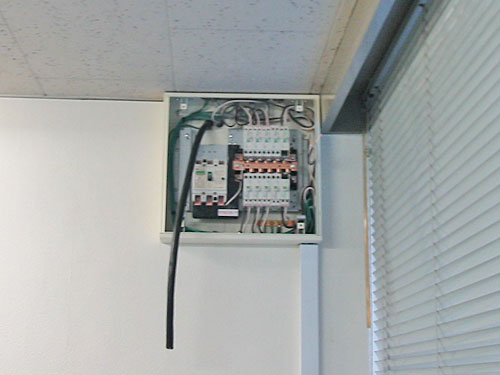

PC専用配電盤を設置。掃除機、照明など通常使うものの回路と、PC回路とで配電盤を分けた。これにより、エアコン、電子レンジなどによってブレーカーが落ちた場合でも、PCの電源には影響しないこととなる。

依頼内容:コンピューター導入に伴う電源工事をお願いしたい

状況

現状の配電盤は回路数をすでに使いきっており、増設は行えない。 コンピューター導入場所のコンセントはすべて同じ回路(20A)となっている。

対策工事

PC専用配電盤を設置。掃除機、照明など通常使うものの回路と、PC回路とで配電盤を分けた。これにより、エアコン、電子レンジなどによってブレーカーが落ちた場合でも、PCの電源には影響しないこととなる。

3階建てビルにおいて、3階、現会議室に社長室を新設する。現状、2階が事務部門であり、その一画を社長スペースとしていた。

部屋を新設するに当たり、レイアウトに即した場所、また、使用機器に即した容量の電源を確保する。
LANは2階サーバー室より、新設社長室のレイアウトに即した場所まで幹線を引き込む。エアコンスイッチ、照明スイッチをレイアウトに即した形に変更した。

依頼内容:LAN、電源工事をお願いしたい

状況

3階建てビルにおいて、3階、現会議室に社長室を新設する。現状、2階が事務部門であり、その一画を社長スペースとしていた。

対策工事

部屋を新設するに当たり、レイアウトに即した場所、また、使用機器に即した容量の電源を確保する。
LANは2階サーバー室より、新設社長室のレイアウトに即した場所まで幹線を引き込む。エアコンスイッチ、照明スイッチをレイアウトに即した形に変更した。

クライアントはタクシー会社。
ドライバーが使えるインターネットPCを設置したい。ただし、基幹サーバーへのアクセスを防ぎ、使用時間の制限も設けたい。

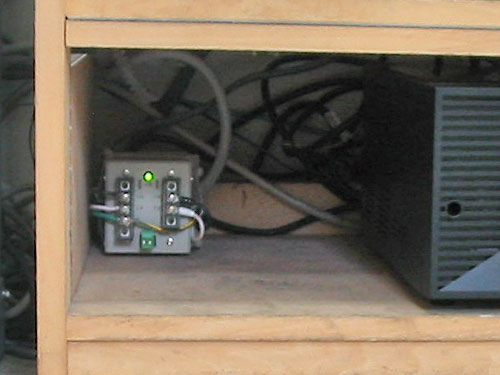

ネットワークの分離は、LANの設定ではなく、ハブによる物理的分離とした。天井より、配管によりLAN配線を行い。使用時間制限は、パソコン用コンセントにタイムスイッチを設置台造作部分に隠蔽取り付けとした。

依頼内容:不特定多数が使うPCに対しての制限を行いたい

状況

クライアントはタクシー会社。
ドライバーが使えるインターネットPCを設置したい。ただし、基幹サーバーへのアクセスを防ぎ、使用時間の制限も設けたい。

対策工事

ネットワークの分離は、LANの設定ではなく、ハブによる物理的分離とした。天井より、配管によりLAN配線を行い。使用時間制限は、パソコン用コンセントにタイムスイッチを設置台造作部分に隠蔽取り付けとした。

顧客はタクシー会社。新社屋建設に伴う移転工事。
現状、オフィスには納金システム、ドライバー管理…など、数々のシステムが混在し、それらが複雑に絡み合い顧客独自のシステムを構成している。

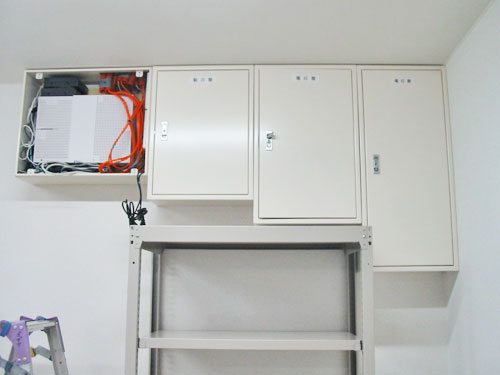

新オフィスでは、それぞれのシステムのサーバー機を一箇所に集中させ、サーバールーム機能を持たせた。
また、サーバー電源は、照明やコピー機などの一般回路とは完全に分離し、容量オーバー、短絡事故などによるブレーカーダウンによる被害の及ばないものとした。

依頼内容:オフィス移転に伴う電気工事・LAN工事をお願いしたい

状況

顧客はタクシー会社。新社屋建設に伴う移転工事。
現状、オフィスには納金システム、ドライバー管理…など、数々のシステムが混在し、それらが複雑に絡み合い顧客独自のシステムを構成している。

対策工事

新オフィスでは、それぞれのシステムのサーバー機を一箇所に集中させ、サーバールーム機能を持たせた。
また、サーバー電源は、照明やコピー機などの一般回路とは完全に分離し、容量オーバー、短絡事故などによるブレーカーダウンによる被害の及ばないものとした。

顧客は広告代理店。移転先は高級住居用マンション。
住居用なので、各部屋コンセントが20A程度の容量しかなく、レーザープリンタ、コピー・FAX複合機などが集中する部分はもとより、机島、水周りにおいても、電源容量が不足する。

新たにブレーカーを追加し、PC専用、サーバー専用、レーザープリンタ専用、複合機専用などの20A×3回路、30A×2回路を増設した。
水周りにおいても、ポット、コーヒーメーカー、電子レンジなどが集中するため、新たに30A×2回路を増設した。
照明に関しては、机島などレイアウトに即して設置した。

依頼内容:オフィス移転に伴う電源工事・照明工事をお願いしたい

状況

顧客は広告代理店。移転先は高級住居用マンション。
住居用なので、各部屋コンセントが20A程度の容量しかなく、レーザープリンタ、コピー・FAX複合機などが集中する部分はもとより、机島、水周りにおいても、電源容量が不足する。

対策工事

新たにブレーカーを追加し、PC専用、サーバー専用、レーザープリンタ専用、複合機専用などの20A×3回路、30A×2回路を増設した。
水周りにおいても、ポット、コーヒーメーカー、電子レンジなどが集中するため、新たに30A×2回路を増設した。
照明に関しては、机島などレイアウトに即して設置した。

顧客はタクシー会社。
新たに工場部にクライアントPCを設置。事務所現状ネットワークへのLAN接続を行う。
事務所、工場は隣接しているが同一建物ではない。

事務所外部より工場までに配管を施しLAN配線を行う。
なお、将来性を考慮し、ケーブルはCAT6とした。
クライアントの移動を考え、工場部は情報コンセントとした。

依頼内容:クライアントPCの追加によるLAN工事をお願いしたい

状況

顧客はタクシー会社。
新たに工場部にクライアントPCを設置。事務所現状ネットワークへのLAN接続を行う。
事務所、工場は隣接しているが同一建物ではない。

対策工事

事務所外部より工場までに配管を施しLAN配線を行う。
なお、将来性を考慮し、ケーブルはCAT6とした。
クライアントの移動を考え、工場部は情報コンセントとした。

顧客はデザイン事務所。
脈絡なく電源が落ちる・・・・コンセントへの通電がなくなる。
ブレーカーは落ちていない。頻度は2週間に1度程度。
他社が確認をおこなったが異常なしとされてしまった。

ブレーカーに異常ななし。容量オーバーもみられなかった。
症状としてはケーブルの接触不良が疑われる。
壁内の確認を行おうと配電盤を外そうとしたところ、配電盤内での接触不良がみつかった。
分電盤内のビスが外れていた。
建物自体は古く、経年劣化なのか、過去の工事によるものかは不明。ビスを取り付けて解決した。

依頼内容:電源が落ちる

状況

顧客はデザイン事務所。
脈絡なく電源が落ちる・・・・コンセントへの通電がなくなる。
ブレーカーは落ちていない。頻度は2週間に1度程度。
他社が確認をおこなったが異常なしとされてしまった。

対策工事

ブレーカーに異常ななし。容量オーバーもみられなかった。
症状としてはケーブルの接触不良が疑われる。
壁内の確認を行おうと配電盤を外そうとしたところ、配電盤内での接触不良がみつかった。
分電盤内のビスが外れていた。
建物自体は古く、経年劣化なのか、過去の工事によるものかは不明。ビスを取り付けて解決した。

顧客はタクシー会社。
ウイルス、使用者制限の問題などから、現状ネットワークとは別に、インターネット専用のネットワークを敷設したい。

現状は無線LANによって対応していた。ただ、時間、場所によって通信がとぎれる、また、セキュリティの問題からも、有線LAN配線を敷設した。

依頼内容:インターネット専用LAN工事をお願いしたい

状況

顧客はタクシー会社。
ウイルス、使用者制限の問題などから、現状ネットワークとは別に、インターネット専用のネットワークを敷設したい。

対策工事

現状は無線LANによって対応していた。ただ、時間、場所によって通信がとぎれる、また、セキュリティの問題からも、有線LAN配線を敷設した。

顧客はタクシー会社。
システム構成の変更に伴い、クライアントPCの増加、納金機のレイアウト変更となった。
それらに即した電源・LAN工事。

PC増加位置の電源は建物共用まわりの電源のため、容量に余裕がない。そのため、PC専用電源の設置を行う。また、納金機の移動場所に専用電源を設置した。
増設PCよりサーバーまでのLAN工事をおこなった。

依頼内容:クライアントPC増設にともなう、電源・LAN工事

状況

顧客はタクシー会社。
システム構成の変更に伴い、クライアントPCの増加、納金機のレイアウト変更となった。
それらに即した電源・LAN工事。

対策工事

PC増加位置の電源は建物共用まわりの電源のため、容量に余裕がない。そのため、PC専用電源の設置を行う。また、納金機の移動場所に専用電源を設置した。
増設PCよりサーバーまでのLAN工事をおこなった。

クライアントは一戸建て物件のオーナー。
通常の一戸建て賃貸住宅をゲストハウスへと転用する、その必要工事の依頼。

ゲストハウスのため、部屋数を3Fのワンルームを3部屋へ、1FのLDKにも1部屋を増設、計4部屋から7部屋とした。内装工事は協力企業に依頼。
各部屋にエアコン設置、テレビ配線を敷設した。
インターネットはCATVとし、建物内部は無線LANとした。

依頼内容:ゲストハウス転用工事をお願いしたい

状況

クライアントは一戸建て物件のオーナー。
通常の一戸建て賃貸住宅をゲストハウスへと転用する、その必要工事の依頼。

対策工事

ゲストハウスのため、部屋数を3Fのワンルームを3部屋へ、1FのLDKにも1部屋を増設、計4部屋から7部屋とした。内装工事は協力企業に依頼。
各部屋にエアコン設置、テレビ配線を敷設した。
インターネットはCATVとし、建物内部は無線LANとした。

クライアントはタクシー会社。
これまで倉庫だった部分を改築し、既設事務所と連結、増床する。
これに伴う、事務所内レイアウト変更、人員増加にともなう電源・LAN工事。

設計段階より参加。
電源、LANなど配線ルート確保の工事を、建築段階より行なう。
電源容量は、システムレイアウトなどより試算のうえ設計。配線工事を行った。LANはCAT6とした。

依頼内容:事務所増床にともなう、電源・LAN工事

状況

クライアントはタクシー会社。
これまで倉庫だった部分を改築し、既設事務所と連結、増床する。
これに伴う、事務所内レイアウト変更、人員増加にともなう電源・LAN工事。

対策工事

設計段階より参加。
電源、LANなど配線ルート確保の工事を、建築段階より行なう。
電源容量は、システムレイアウトなどより試算のうえ設計。配線工事を行った。LANはCAT6とした。<

顧客はタクシー会社。
新たに事務処理システムを導入するに伴っての工事。

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。
LANはレイアウトに即し、配線を行った。今後を考慮しCAT6とした。

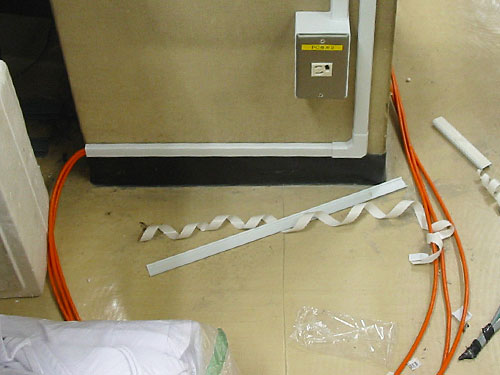

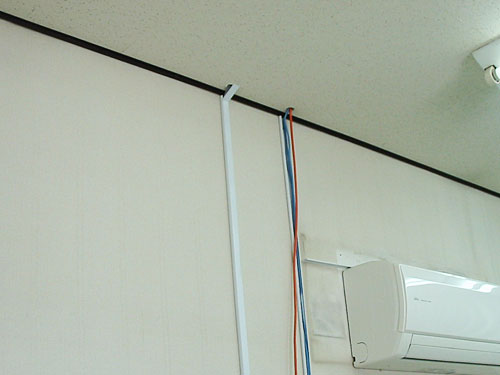

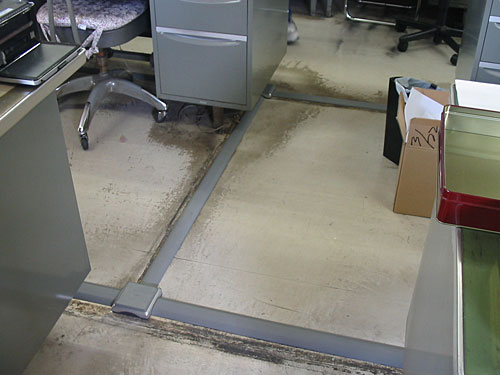

天井内隠蔽ができず露出モール配線とした。

依頼内容:新規システム導入にともなう、電源・LAN工事

状況

顧客はタクシー会社。
新たに事務処理システムを導入するに伴っての工事。

対策工事

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。
LANはレイアウトに即し、配線を行った。今後を考慮しCAT6とした。
天井内隠蔽ができず露出モール配線とした

顧客はビル管理会社。
トイレ換気扇が動かない。4箇所。

動作確認をするが動かず。取り付けから7年ということで、経年劣化によるものと思われる。
同メーカー後継機種へと交換。

依頼内容:トイレ換気扇が動かない

状況

顧客はビル管理会社。
トイレ換気扇が動かない。4箇所。

対策工事

動作確認をするが動かず。取り付けから7年ということで、経年劣化によるものと思われる。
同メーカー後継機種へと交換。

顧客はタクシー会社。
システム構成の変更に伴い、クライアントPCの増加。レイアウト変更となった。
それらに即した電源・LAN工事。

PC増加位置の電源は容量に余裕がない。そのため、新たにクライアントPC専用電源の設置を行う。
また、LANケーブルには経年劣化もみられるので、新レイアウトに即して配線しなおした。LANケーブルは今後を考えCAT6とした。

依頼内容:クライアントPC増設、レイアウト変更にともなう、電源・LAN工事

状況

顧客はタクシー会社。
システム構成の変更に伴い、クライアントPCの増加。レイアウト変更となった。
それらに即した電源・LAN工事。

対策工事

PC増加位置の電源は容量に余裕がない。そのため、新たにクライアントPC専用電源の設置を行う。
また、LANケーブルには経年劣化もみられるので、新レイアウトに即して配線しなおした。LANケーブルは今後を考えCAT6とした。

新たに事務処理システムを導入するに伴っての工事。
クライアントPC8台。サーバー1台。プリンタ2台といった構成。

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。
LANはレイアウトに即し配線を行った。今後を考慮しCAT6とした。
既設配管の使用、天井配線などによりケーブル露出を極力避けた。

依頼内容:新規システム導入にともなう、電源・LAN工事

状況

新たに事務処理システムを導入するに伴っての工事。
クライアントPC8台。サーバー1台。プリンタ2台といった構成。

対策工事

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。
LANはレイアウトに即し配線を行った。今後を考慮しCAT6とした。
既設配管の使用、天井配線などによりケーブル露出を極力避けた。

作業動線などの検討がおこなわれ、レイアウト変更となった。
それに即したLAN工事。

新たなレイアウトに即したLAN配線を行う。
また、今後の拡張を視野にいれ配線を行う。
即時使用されない将来設計用LANは情報コンセントとし、いつでも使用できるようにした。
旧LAN撤去、新規LANはCAT6とした。

依頼内容:レイアウト変更にともなうLAN工事

状況

作業動線などの検討がおこなわれ、レイアウト変更となった。
それに即したLAN工事。

対策工事

新たなレイアウトに即したLAN配線を行う。
また、今後の拡張を視野にいれ配線を行う。
即時使用されない将来設計用LANは情報コンセントとし、いつでも使用できるようにした。
旧LAN撤去、新規LANはCAT6とした。

オフィスビルにおいて、隣室への増床、レイアウト変更にともなうLAN工事、電話工事。

新たなレイアウトに即したLAN配線、電話配線を行う。LANはCAT6。
サーバールームより机島へのLAN幹線は、後のレイアウト変更を考慮し壁コンセントとした。
この方法であれば、後のレイアウト変更の場合、壁コンセントから、机島への配線直しのみで作業が終了し、コスト負担が軽減できる。
また、幹線には予備系統として、数ラインの配線もしておく。

新規LANケーブルは、旧LANとの識別を容易とするため色違いのケーブルを使用した。

依頼内容:増床、レイアウト変更にともなうLAN工事

状況

オフィスビルにおいて、隣室への増床、レイアウト変更にともなうLAN工事、電話工事。

対策工事

新たなレイアウトに即したLAN配線、電話配線を行う。LANはCAT6。
サーバールームより机島へのLAN幹線は、後のレイアウト変更を考慮し壁コンセントとした。
この方法であれば、後のレイアウト変更の場合、壁コンセントから、机島への配線直しのみで作業が終了し、コスト負担が軽減できる。
また、幹線には予備系統として、数ラインの配線もしておく。

新規LANケーブルは、旧LANとの識別を容易とするため色違いのケーブルを使用した。

顧客は編集プロダクション。
事務所移転にともなう電源工事。
住居用マンションを事務所として使用。
大容量のカラーレーザー複合機が置かれる。
また、来客、徹夜作業が多いため、コーヒーメーカー、電子レンジ、オーブントースターなどの大容量家電製品も多い。

カラーレーザー複合機用1回路。
キッチン大容量家電製品用2回路。
計3回路の専用コンセントを設置。
これら大容量機器とPC機器との電源をわけることで、万一のブレーカーダウンを防ぐ。
なお、弊社工事部分はコンセント、配電盤、双方にネームを貼り付け明確にする。

依頼内容:移転にともなう電源工事

状況

顧客は編集プロダクション。
事務所移転にともなう電源工事。
住居用マンションを事務所として使用。
大容量のカラーレーザー複合機が置かれる。
また、来客、徹夜作業が多いため、コーヒーメーカー、電子レンジ、オーブントースターなどの大容量家電製品も多い。

対策工事

カラーレーザー複合機用1回路。
キッチン大容量家電製品用2回路。
計3回路の専用コンセントを設置。
これら大容量機器とPC機器との電源をわけることで、万一のブレーカーダウンを防ぐ。
なお、弊社工事部分はコンセント、配電盤、双方にネームを貼り付け明確にする。

クライアントPCの増加、レイアウト変更となった。
それらに即したLAN工事。

新たに、2F役員室へクライアントPCが導入されるため、新規にLAN配線を行う。
1F事務所部分はレイアウトに即したLAN配線を行う。
CAT6とした。

依頼内容:クライアントPC増設にともなうLAN工事

状況

クライアントPCの増加、レイアウト変更となった。
それらに即したLAN工事。

対策工事

新たに、2F役員室へクライアントPCが導入されるため、新規にLAN配線を行う。
1F事務所部分はレイアウトに即したLAN配線を行う。
CAT6とした。

事務所内にて一部が停電状態となった。

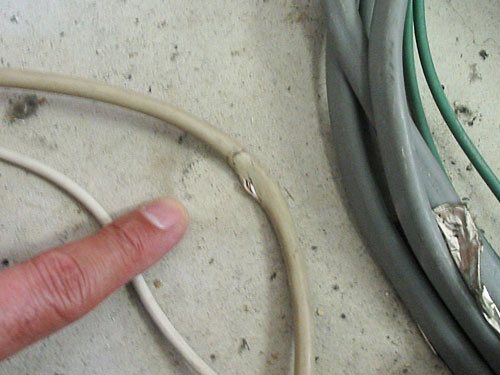

一部のコンセントに負荷が偏り、容量オーバー状態となり、ケーブルから出火。コンセントが破損かなり危険な状態だった。
大きな火災になっても不思議ではなかった。
その回路が断絶したため停電状態となった。

原因は、破損箇所コンセント回路に負荷が集約されたための容量オーバー。
また、建物が古いために使用されているケーブルが細かったことも要因。
よって、使用負荷の容量を計算、新たに2回路のコンセント回路を増設した。

コンセント出火、破損

状況

事務所内にて一部が停電状態となった。
一部のコンセントに負荷が偏り、容量オーバー状態となり、ケーブルから出火。コンセントが破損かなり危険な状態だった。
大きな火災になっても不思議ではなかった。
その回路が断絶したため停電状態となった。<

対策工事

原因は、破損箇所コンセント回路に負荷が集約されたための容量オーバー。
また、建物が古いために使用されているケーブルが細かったことも要因。
よって、使用負荷の容量を計算、新たに2回路のコンセント回路を増設した。

依頼内容:ネット会議室の構築

状況 対策工事

本社を含めて5拠点をネットワークで繋ぎ、ネット会議が行なえる環境を整える。
この拠点では、これまで物置として使用していた部屋を会議へとリニューアルする。

物置として使用していたので、電源、LAN、空調などのインフラ設備がなく、新規に導入する。
なおかつローコストに仕上げる。

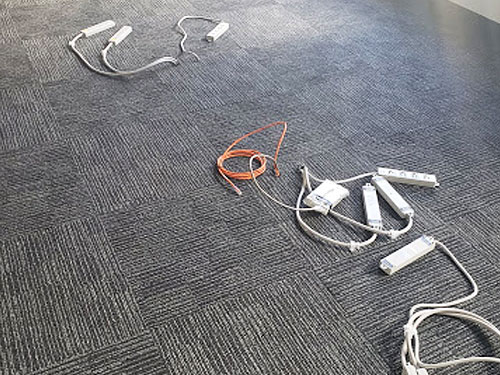

PCなどIT用のコンセントを敷設、LAN環境を構築。(写真左)

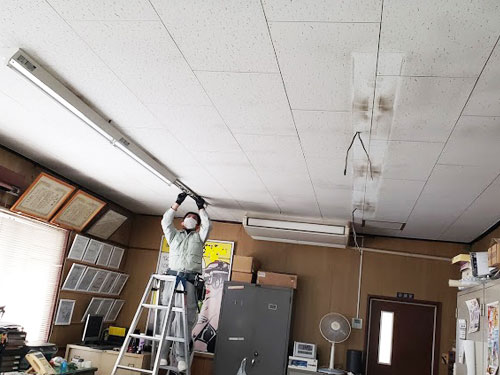

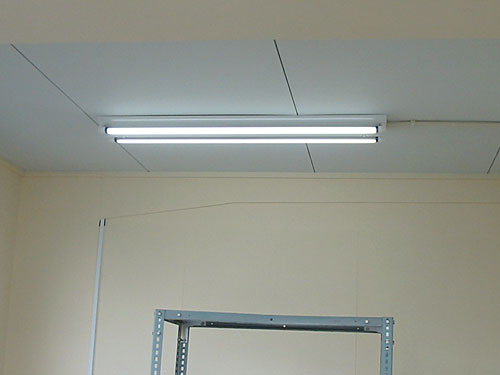

照明はLED照明。(写真右)
また、新規にエアコンを設置した。

効果

拠点間でネット会議が行なえるようになったため、会議のコストが軽減した。
移動時間の短縮、交通費の削減。

依頼内容:ネット会議室の構築

状況

本社を含めて5拠点をネットワークで繋ぎ、ネット会議が行なえる環境を整える。
この拠点では、これまで物置として使用していた部屋を会議へとリニューアルする。

対策工事

物置として使用していたので、電源、LAN、空調などのインフラ設備がなく、新規に導入する。
なおかつローコストに仕上げる。
PCなどIT用のコンセントを敷設、LAN環境を構築。(写真左)
照明はLED照明。(写真右)
また、新規にエアコンを設置した。

効果

拠点間でネット会議が行なえるようになったため、会議のコストが軽減した。
移動時間の短縮、交通費の削減。

依頼内容:光ケーブル用配管敷設

状況 対策工事

顧客はIT企業。
ビルの共用回線ではなく、専用回線として新たにインターネット光ケーブルを敷設したい。
光ケーブルの敷設はNTTが行なう。
その光ケーブルの敷設ルートを、EPSより顧客テナント場所まで確保する。

EPSより顧客テナント場所までPF配管を敷設し、光ケーブルの敷設ルートを確保する。(写真左上)

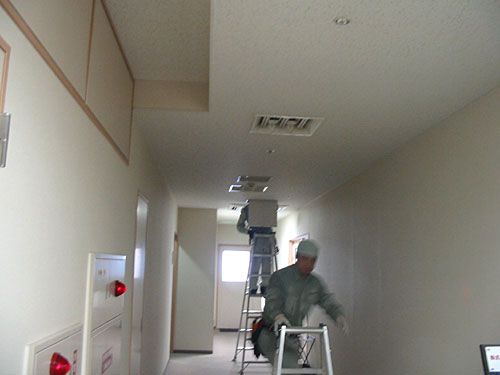

配管敷設は天井内隠蔽工事とする。(写真右上)

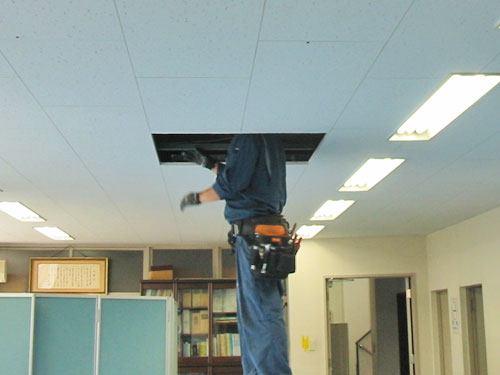

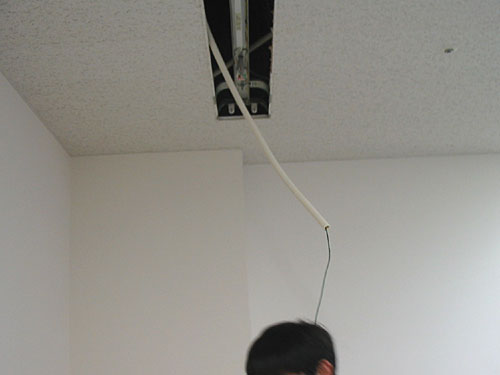

天井内敷設は、点検口を利用して行なうが、場所によっては照明器具を外して敷設する。(写真左下)

効果

配管敷設によりNTTの光回線が開通した。

依頼内容:光ケーブル用配管敷設

状況

顧客はIT企業。
ビルの共用回線ではなく、専用回線として新たにインターネット光ケーブルを敷設したい。
光ケーブルの敷設はNTTが行なう。
その光ケーブルの敷設ルートを、EPSより顧客テナント場所まで確保する。

対策工事

EPSより顧客テナント場所までPF配管を敷設し、光ケーブルの敷設ルートを確保する。(写真左上)
配管敷設は天井内隠蔽工事とする。(写真右上)
天井内敷設は、点検口を利用して行なうが、場所によっては照明器具を外して敷設する。(写真左下)

効果

配管敷設によりNTTの光回線が開通した。

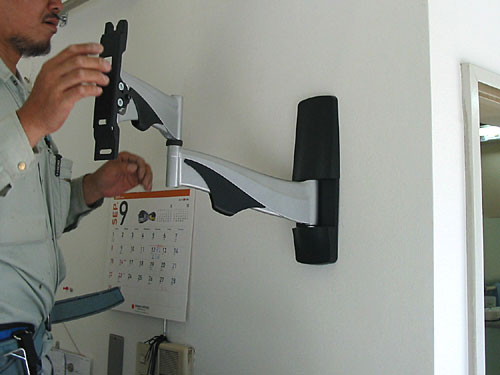

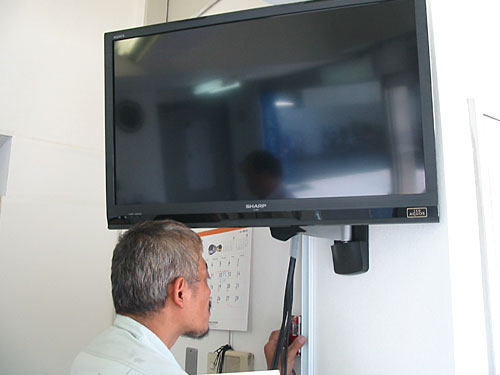

依頼内容:モニター設置

状況 対策工事

顧客はタクシー会社。
受付、エントランスにドライバー向けアナウンス用のモニターを設置する。
渋滞情報など、ドライバー向けの情報発信のために、モニターを設置する会社が増えている。
モニターは32型。

エントランス壁面にモニターを設置する。
壁面は石膏ボードなので、そのまま取り付けるとモニターの重量で壁面が破損する。

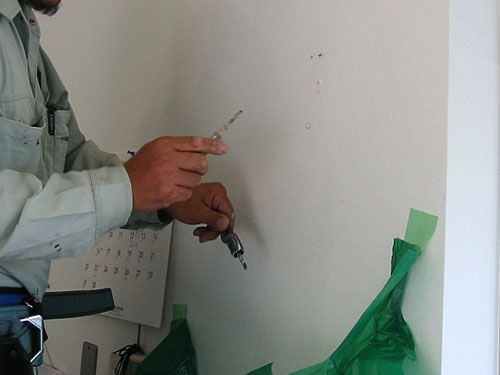

壁面内部の金属柱にボルトを取り付け、モニター設置用金物を取り付ける。(写真左上)
取り付け金物は、モニターの向きを任意に変えられるものとした。(写真右上・左下)

効果

モニターの向きを自在に変えられるため、点呼、各種ミーティングなど、幅広い使い方ができるモニター設備となった。

依頼内容:モニター設置

状況

顧客はタクシー会社。
受付、エントランスにドライバー向けアナウンス用のモニターを設置する。
渋滞情報など、ドライバー向けの情報発信のために、モニターを設置する会社が増えている。
モニターは32型。<

対策工事

<<

エントランス壁面にモニターを設置する。
壁面は石膏ボードなので、そのまま取り付けるとモニターの重量で壁面が破損する。
壁面内部の金属柱にボルトを取り付け、モニター設置用金物を取り付ける。(写真左上)
取り付け金物は、モニターの向きを任意に変えられるものとした。(写真右上・左下)

効果

モニターの向きを自在に変えられるため、点呼、各種ミーティングなど、幅広い使い方ができるモニター設備となった。

依頼内容:新規システム導入にともなう、電源・LAN工事

状況 対策工事

顧客はタクシー会社。
新たに事務処理システムを導入するに伴っての工事。

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。

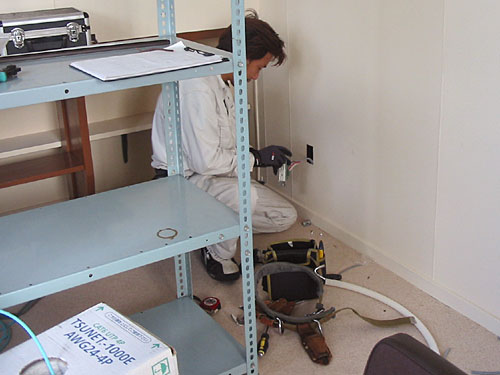

LANはレイアウトに即し、配線を行った。今後を考慮しCAT6とした。(写真)

依頼内容:新規システム導入にともなう、電源・LAN工事

状況

顧客はタクシー会社。
新たに事務処理システムを導入するに伴っての工事。

対策工事

ブレーカー診断の結果、クライアントPCに対しての電源容量の不足は見られない。ただ、サーバーに対しては他の機器による影響を受けたくないために、専用電源を新たに設置。
LANはレイアウトに即し、配線を行った。今後を考慮しCAT6とした。(写真)

依頼内容:オフィスと工場とをつなぐLAN配線工事

状況 対策工事

顧客はタクシー会社。
同じ敷地内にオフィス棟と別棟として工場がある。
現状では、それぞれが独自のネットワークとなっている。
データの共有化を図るため、ネットワーク同士の接続を行いたい。

オフィス棟と工場とでは既存の配線ルートが存在しない。
そのため、新たに建物外部伝いにLAN幹線の配線を行う。
使用ケーブルを外部配線用LANケーブルとし、建物伝いに配線した。(写真)

効果

オフィス棟、工場棟とでネットワークが接続されサーバーが共有。情報の共有化が図れるようになった。

依頼内容:オフィスと工場とをつなぐLAN配線工事

状況

顧客はタクシー会社。
同じ敷地内にオフィス棟と別棟として工場がある。
現状では、それぞれが独自のネットワークとなっている。
データの共有化を図るため、ネットワーク同士の接続を行いたい。

対策工事

オフィス棟と工場とでは既存の配線ルートが存在しない。
そのため、新たに建物外部伝いにLAN幹線の配線を行う。
使用ケーブルを外部配線用LANケーブルとし、建物伝いに配線した。(写真)

依頼内容:PC専用電源工事・LAN工事

状況 対策工事

オフィスのレイアウト変更に伴ない、クライアントPC専用電源工事。LAN工事を行う。

容量計算のうえ新たにPC専用電源を設置。(写真左)
各机にタップを配した。

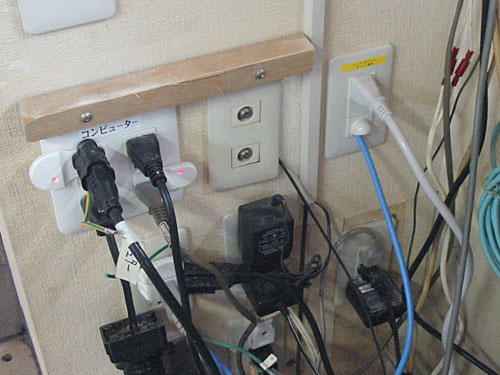

今回工事はレイアウト変更、システムのリプレイスも兼ねている。
しばらくは旧システムとの平行稼働となるため、旧LANも残す。
正式な新システム稼働後に旧システムを撤去、旧LANも撤去する。
旧LANはCAT5、新LANはCAT6。
識別を容易にするため、あえて新LANは色違いのオレンジ色を選択した。(写真右)

効果

PC専用電源の確保で、万一のブレーカーダウンが防げ、システムの安全性が高まった。
また、LAN、システムが混在する場合はケーブル色を変えることで系統ごとの識別が容易になる。
そのため、不具合の発見などが容易になった。

依頼内容:PC専用電源工事・LAN工事

状況

オフィスのレイアウト変更に伴ない、クライアントPC専用電源工事。LAN工事を行う。

対策工事

容量計算のうえ新たにPC専用電源を設置。(写真左)
各机にタップを配した。
今回工事はレイアウト変更、システムのリプレイスも兼ねている。
しばらくは旧システムとの平行稼働となるため、旧LANも残す。
正式な新システム稼働後に旧システムを撤去、旧LANも撤去する。
旧LANはCAT5、新LANはCAT6。
識別を容易にするため、あえて新LANは色違いのオレンジ色を選択した。(写真右)

効果

PC専用電源の確保で、万一のブレーカーダウンが防げ、システムの安全性が高まった。
また、LAN、システムが混在する場合はケーブル色を変えることで系統ごとの識別が容易になる。
そのため、不具合の発見などが容易になった。

依頼内容:ネットワーク障害対策LAN工事

状況 対策工事

社内システムにおいて、原因不明の障害が発生しているとのことで調査。
症状は、サーバーへのアクセスの不安定。
クライアント、または接続されている機器からのサーバーアクセスが不安定。
システムのソフト的な対応を行い、症状改善されるも完全には直らない。
オフィスはOA床。
こういったケースでは、OA床内でのケーブル障害が多い。

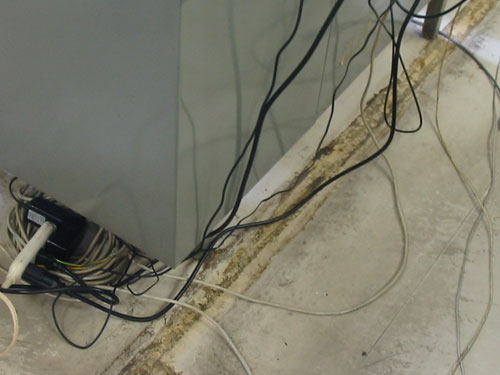

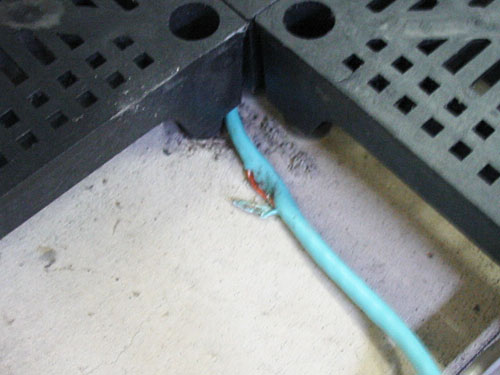

調査を行うと、やはり数か所でケーブルに傷がついた部分がみられる。(写真左・右)
OA床の足部分にLANケーブルがはさまり、その上にヒトが歩くなどのためにケーブルに圧力がかかり、LANの伝送能力が低下、サーバーアクセスが不安定となる。
ケーブルが断線しないかぎりはネットワーク断とはならず、また、圧力がかからなければ正常に機能してしまうため原因不明とされることが多い。

新たにLAN配線を敷設する。
配線色をオレンジ色として簡単に既存ケーブルとの見分けがつくようにする。(写真)
のちに、旧LANは撤去した。

効果

ネットワーク障害が完全になくなった。

依頼内容:ネットワーク障害対策LAN工事

状況

社内システムにおいて、原因不明の障害が発生しているとのことで調査。
症状は、サーバーへのアクセスの不安定。
クライアント、または接続されている機器からのサーバーアクセスが不安定。
システムのソフト的な対応を行い、症状改善されるも完全には直らない。
オフィスはOA床。
こういったケースでは、OA床内でのケーブル障害が多い。
調査を行うと、やはり数か所でケーブルに傷がついた部分がみられる。(写真左・右)
OA床の足部分にLANケーブルがはさまり、その上にヒトが歩くなどのためにケーブルに圧力がかかり、LANの伝送能力が低下、サーバーアクセスが不安定となる。
ケーブルが断線しないかぎりはネットワーク断とはならず、また、圧力がかからなければ正常に機能してしまうため原因不明とされることが多い。

対策工事

新たにLAN配線を敷設する。
配線色をオレンジ色として簡単に既存ケーブルとの見分けがつくようにする。(写真)
のちに、旧LANは撤去した。

効果

ネットワーク障害が完全になくなった。

依頼内容:LAN工事

状況 対策工事

システムリプレイスに伴なうLAN工事。

システムのリプレイスに伴うLAN工事。
旧LANはCAT5
新LANはCAT6
一部は旧LANが残る。

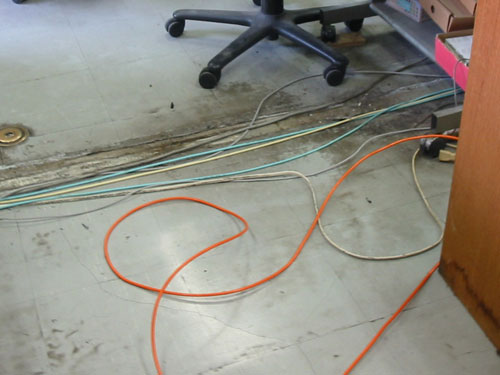

識別を容易にするため、あえて新LANは色違いのオレンジ色を選択した。(写真)

効果

LAN、システムが混在する場合はケーブル色を変えることで系統ごとの識別が容易になる。
そのため、不具合の発見などが容易になった。

依頼内容:LAN工事" title="依頼内容:LAN工事

状況

システムリプレイスに伴なうLAN工事。

対策工事

システムのリプレイスに伴うLAN工事。
旧LANはCAT5
新LANはCAT6
一部は旧LANが残る。
識別を容易にするため、あえて新LANは色違いのオレンジ色を選択した。(写真)

効果

LAN、システムが混在する場合はケーブル色を変えることで系統ごとの識別が容易になる。
そのため、不具合の発見などが容易になった。

依頼内容:オフィスのレイアウト変更に伴う電源工事・LAN工事

状況 対策工事

1棟本社ビルにおいて、組織変更に伴ってのレイアウト変更が行われる。

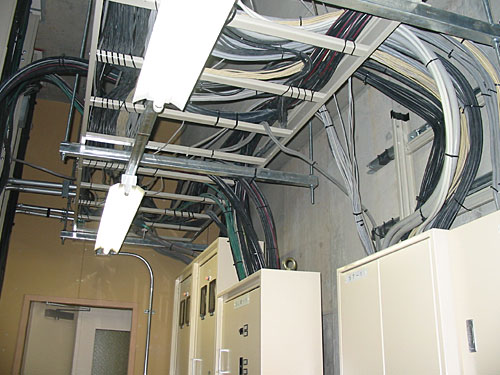

新たにPCシステムが増設されるため、既存配電盤とは別に、IT専用配電盤を設置。(写真左)
通常コンセントと、PCシステム用のITコンセントとを別系統とした。
また、机レイアウトに即し、コンセント、LAN配線を敷設した。(写真右)

効果

万一通常コンセント系統が、容量オーバー、あるいは漏電などによってブレーカーダウンとなった場合でも、別系統のPCシステムには影響をおよぼさない電源構成となった。

依頼内容:オフィスのレイアウト変更に伴う電源工事・LAN工事

状況

1棟本社ビルにおいて、組織変更に伴ってのレイアウト変更が行われる。

対策工事

新たにPCシステムが増設されるため、既存配電盤とは別に、IT専用配電盤を設置。(写真左)
通常コンセントと、PCシステム用のITコンセントとを別系統とした。
また、机レイアウトに即し、コンセント、LAN配線を敷設した。(写真右)

効果

万一通常コンセント系統が、容量オーバー、あるいは漏電などによってブレーカーダウンとなった場合でも、別系統のPCシステムには影響をおよぼさない電源構成となった。

依頼内容:コピー複合機専用電源工事

状況 対策工事

オフィスのレイアウト変更に伴って、コピー複合機が移動。
コピー複合機は消費電力が大きく、一般のコンセントを使用した場合ブレーカーダウンのリスクが高い。
突然のブレーカーダウンにより、PCデータの破損などのリスクがある。

新たに、配電盤よりコピー複合機用専用コンセントを配線設置とする。(写真)

効果

コピー複合機の使用によるブレーカーダウンの危険性はなくなった。

依頼内容:コピー複合機専用電源工事

状況

オフィスのレイアウト変更に伴って、コピー複合機が移動。
コピー複合機は消費電力が大きく、一般のコンセントを使用した場合ブレーカーダウンのリスクが高い。
突然のブレーカーダウンにより、PCデータの破損などのリスクがある。

対策工事

新たに、配電盤よりコピー複合機用専用コンセントを配線設置とする。(写真)

効果

コピー複合機の使用によるブレーカーダウンの危険性はなくなった。

依頼内容:トイレにおいてジェットタオル設置に伴う電源工事

状況 対策工事

事務所トイレにおいてジェットタオルを導入。
そのための電源工事の依頼。

ジェットタオルは、温風ヒーターであるため、意外と電力を使う。
消費電力は小さなエアコンと同じくらい。
よって、専用電源を敷設する。
ジェットタオルは、現状、タオルかけの場所に設置。(写真左上)
配電盤から専用電源を敷設。(写真右上)
専用コンセントを設置。
ジェットタオルの設置。(写真左下)

効果

専用電源としたことで、ブレーカーダウンの危険はない。
ブレーカダウンによる、他の機器のデータ破損などの危険を排除した。

依頼内容:トイレにおいてジェットタオル設置に伴う電源工事

状況

事務所トイレにおいてジェットタオルを導入。
そのための電源工事の依頼。

対策工事

ジェットタオルは、温風ヒーターであるため、意外と電力を使う。
消費電力は小さなエアコンと同じくらい。
よって、専用電源を敷設する。
ジェットタオルは、現状、タオルかけの場所に設置。(写真左上)
配電盤から専用電源を敷設。(写真右上)
専用コンセントを設置。
ジェットタオルの設置。(写真左下)

効果

専用電源としたことで、ブレーカーダウンの危険はない。
ブレーカダウンによる、他の機器のデータ破損などの危険を排除した。

依頼内容:オフィスのレイアウト変更に伴っての電源工事・LAN工事

状況 対策工事

組織変更に伴って、オフィスのレイアウト変更が行われる。
机など備品、床面などの全面リニューアル工事が行われる。

新たなレイアウトに合わせての電源工事・LAN工事を行う。(写真)

効果

綿密な打ち合わせを行うことにより、レイアウトにジャストオンの電源配線、LAN配線が行えた。

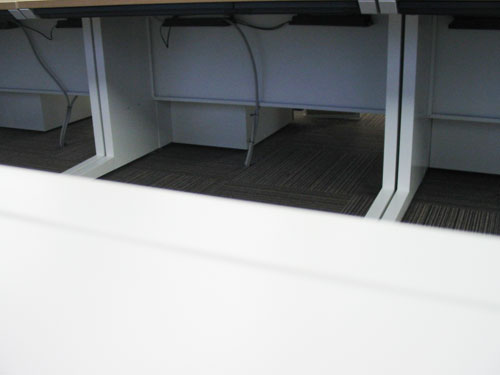

よぶんなケーブル、タコ足配線などの発生を抑えることができた。(写真)

依頼内容:オフィスのレイアウト変更に伴っての電源工事・LAN工事

状況

組織変更に伴って、オフィスのレイアウト変更が行われる。
机など備品、床面などの全面リニューアル工事が行われる。

対策工事

新たなレイアウトに合わせての電源工事・LAN工事を行う。(写真)

効果

綿密な打ち合わせを行うことにより、レイアウトにジャストオンの電源配線、LAN配線が行えた。
よぶんなケーブル、タコ足配線などの発生を抑えることができた。(写真)

依頼内容:オフィス移転にともなうPC専用電源工事

状況 対策工事

オフィス移転。しかし、ユーザーが特殊業種のため一般的業種の3倍のPCを設置する。そのため既存電源では容量が不足する。

新たにPC専用配電盤を設置(写真)各机島にPC専用電源を設置した。

効果

移転後のブレーカーダウンなどのトラブルが回避できた。

依頼内容:オフィス移転にともなうPC専用電源工事

状況

オフィス移転。しかし、ユーザーが特殊業種のため一般的業種の3倍のPCを設置する。そのため既存電源では容量が不足する。

対策工事

新たにPC専用配電盤を設置(写真)各机島にPC専用電源を設置した。

効果

移転後のブレーカーダウンなどのトラブルが回避できた。

依頼内容:システムリプレースに伴うLAN工事

状況 対策工事

現用システムのリプレースに伴いLAN配線を引き直す。
現用ケーブルはCAT5
前回工事から10年が経過。レイアウトも変更されている。

今回ケーブルはCAT6(写真左上)
レイアウトに沿って床モールは張りなおす。(写真右上・左下)

効果

レイアウトに沿ってモール処理を行ったので、動線で足を引っかけるなどの危険がなくなった。
CAT6ケーブルによって、インターネット速度が上がった。

依頼内容:システムリプレースに伴うLAN工事

状況

現用システムのリプレースに伴いLAN配線を引き直す。
現用ケーブルはCAT5
前回工事から10年が経過。レイアウトも変更されている。

対策工事

今回ケーブルはCAT6(写真左上)
レイアウトに沿って床モールは張りなおす。(写真右上・左下)

効果

レイアウトに沿ってモール処理を行ったので、動線で足を引っかけるなどの危険がなくなった。
CAT6ケーブルによって、インターネット速度が上がった。

依頼内容:タクシー会社において無線システムを導入する。そのためのPC専用電源工事。

状況 対策工事

無線機システムを設置する場所に、PC専用電源を用意する。

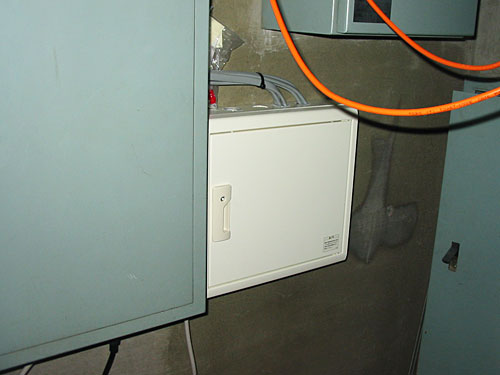

現状配電盤にはブレーカーの空がないため、新たにケースブレーカーを設置。(写真左)そこからPC専用コンセントを設置する。(写真右)

効果

専用電源の設置により、問題なく無線システムの稼働が行えた。

依頼内容:タクシー会社において無線システムを導入する。そのためのPC専用電源工事。

状況

無線機システムを設置する場所に、PC専用電源を用意する。

対策工事

現状配電盤にはブレーカーの空がないため、新たにケースブレーカーを設置。(写真左)そこからPC専用コンセントを設置する。(写真右)

効果

専用電源の設置により、問題なく無線システムの稼働が行えた。

依頼内容:オフィスのトイレにおいて、現状、換気扇と照明が同じスイッチによって稼働する。換気扇、照明、それぞれを分け、別スイッチとしたい。

状況 対策工事

換気扇、照明が同じスイッチとなっている。

現状は、一つのスイッチで換気扇、照明が稼働するようになっている。(写真左)
それぞれ、独自に配線を行い、換気扇、照明の個別スイッチとする。(写真右)

効果

換気扇、照明、個別スイッチとしたことにより、照明消灯時も換気扇の稼働が可能になった。

依頼内容:オフィスのトイレにおいて、現状、換気扇と照明が同じスイッチによって稼働する。換気扇、照明、それぞれを分け、別スイッチとしたい。

状況

換気扇、照明が同じスイッチとなっている。

対策工事

現状は、一つのスイッチで換気扇、照明が稼働するようになっている。(写真左)
それぞれ、独自に配線を行い、換気扇、照明の個別スイッチとする。(写真右)

効果

換気扇、照明、個別スイッチとしたことにより、照明消灯時も換気扇の稼働が可能になった。

依頼内容:会議室において音響システムを設置する。

状況 対策工事

プロジェクターなどを使っての定例会議が行われているが音響設備がない。プロジェクター内蔵、PC内蔵のスピーカーによって音声出力がされている。
音量が小さい。大きくすると音割れなどの問題がある。

アンプの設置。天井面にスピーカーを設置。
プロジェクター、PCとの接続を行う。(写真)

効果

効率的な会議が行われるようになった。

依頼内容:会議室において音響システムを設置する。

状況

プロジェクターなどを使っての定例会議が行われているが音響設備がない。プロジェクター内蔵、PC内蔵のスピーカーによって音声出力がされている。
音量が小さい。大きくすると音割れなどの問題がある。

対策工事

アンプの設置。天井面にスピーカーを設置。
プロジェクター、PCとの接続を行う。(写真)

効果

効率的な会議が行われるようになった。

依頼内容:オフィスリニューアルに伴っての電源工事・LAN工事

状況 対策工事

オフィスリニューアルに伴ってレイアウト変更が行われる。
机など備品、床面などの全面リニューアル工事が行われる。

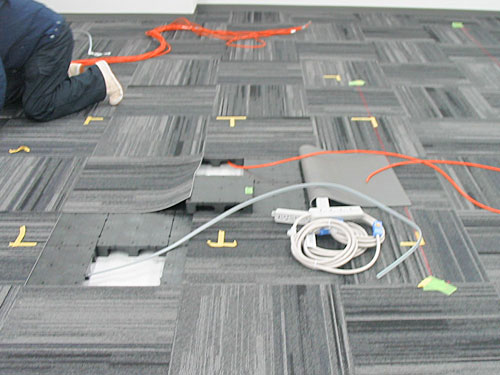

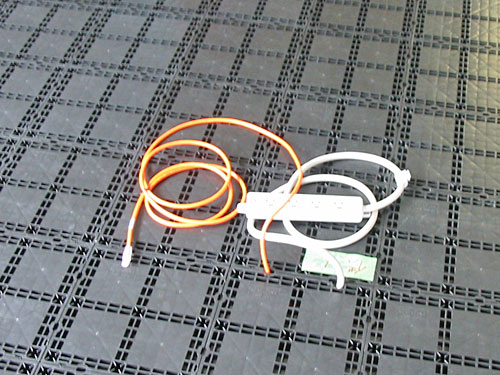

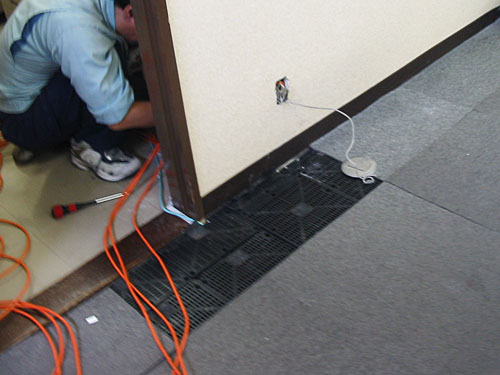

新たにOA床施工を行う。新たなレイアウトに合わせての電源工事・LAN工事を行う。(写真)

効果

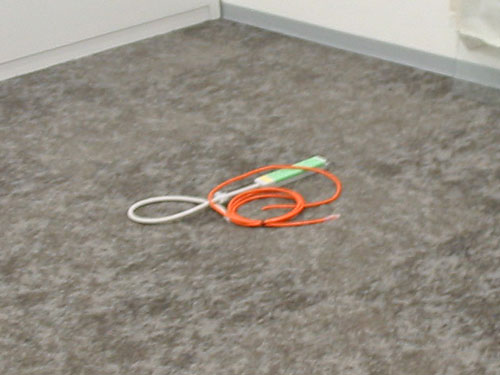

配線が終わった後にカーペットを敷く。綿密な打ち合わせを行うことにより、レイアウトにジャストオンの電源配線、LAN配線が行えた。
よぶんなケーブル、タコ足配線などの発生を抑えることができた。(写真)

依頼内容:オフィスリニューアルに伴っての電源工事・LAN工事

状況

オフィスリニューアルに伴ってレイアウト変更が行われる。
机など備品、床面などの全面リニューアル工事が行われる。

対策工事

新たにOA床施工を行う。新たなレイアウトに合わせての電源工事・LAN工事を行う。(写真)

効果

配線が終わった後にカーペットを敷く。綿密な打ち合わせを行うことにより、レイアウトにジャストオンの電源配線、LAN配線が行えた。
よぶんなケーブル、タコ足配線などの発生を抑えることができた。(写真)

依頼内容:パトライトの交換設置工事。タクシー会社入口においてパトライトが設置されている。劣化により動作しなくなっている。

状況 対策工事

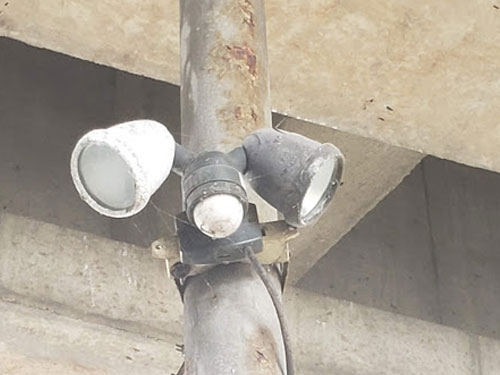

車の出入りを読み取る動体センサーによって点灯するようになっいる。
設置されて10年以上が経過している。また配線も雨ざらしのため劣化している。

パトライトの交換。配線引き直し。
また、センサー部も、同じく10年以上の設置であるため交換する。

効果

パトライトはLEDのものを設置。消費電力が1/3となった。

依頼内容:パトライトの交換設置工事。タクシー会社入口においてパトライトが設置されている。劣化により動作しなくなっている。

状況

車の出入りを読み取る動体センサーによって点灯するようになっいる。
設置されて10年以上が経過している。また配線も雨ざらしのため劣化している。

対策工事

パトライトの交換。配線引き直し。
また、センサー部も、同じく10年以上の設置であるため交換する。

効果

パトライトはLEDのものを設置。消費電力が1/3となった。

依頼内容:パトライトが点灯しない(パトライトの交換設置)

状況 対策工事

タクシー会社出入口のパトライトが点灯しない。
電源には問題なし。パトライト本体の経年劣化。

パトライトを交換設置。LED品とした。(写真左)

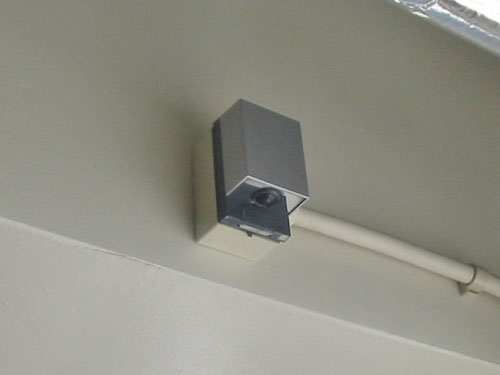

また、通路上にセンサーを設置。出庫する車両により点灯するようにした。 (写真右)

効果

センサーとの併用により電気代は1/10以下となった。
LEDとすることで半永久的に管球の交換が不要となった。

依頼内容:パトライトが点灯しない(パトライトの交換設置)

状況

タクシー会社出入口のパトライトが点灯しない。
電源には問題なし。パトライト本体の経年劣化。

対策工事

パトライトを交換設置。LED品とした。
また、通路上にセンサーを設置。出庫する車両により点灯するようにした。

効果

センサーとの併用により電気代は1/10以下となった。
LEDとすることで半永久的に管球の交換が不要となった。

依頼内容:天井吊空調機から天井埋込空調機への交換設置。現状天井吊空調機が経年劣化により故障。天井埋込空調へと入れ替えたい。

状況 対策工事

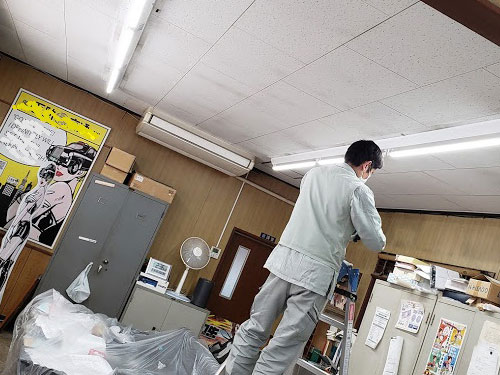

会議室において既存は天井吊タイプの空調機。
そのため空調機近くは適温となるが、空調機から離れるにつれ冷暖房の効きが感じられなくなる。(写真)

会議室のほぼ中央に天井埋込空調を設置する。(写真)

効果

会議室全体を隅々まで冷暖房がいきわたるようになった。
また、空調機交換によって電気代は半額となった。

依頼内容:天井吊空調機から天井埋込空調機への交換設置。現状天井吊空調機が経年劣化により故障。天井埋込空調へと入れ替えたい。

状況

会議室において既存は天井吊タイプの空調機。
そのため空調機近くは適温となるが、空調機から離れるにつれ冷暖房の効きが感じられなくなる。(写真)

対策工事

会議室のほぼ中央に天井埋込空調を設置する。(写真)

効果

会議室全体を隅々まで冷暖房がいきわたるようになった。
また、空調機交換によって電気代は半額となった。

依頼内容:IT機器電源に避雷器を設置したい

状況 対策工事

過去に地面からの誘導雷がコンセントから侵入。
接続されたIT機器を破損させたことがある。
コンセントに避雷器を設置する。

コンセントと機器の間に避雷器を設置する。(写真)

効果

IT機器の雷障害リスクがなくなった。

依頼内容:IT機器電源に避雷器を設置したい

状況

過去に地面からの誘導雷がコンセントから侵入。
接続されたIT機器を破損させたことがある。
コンセントに避雷器を設置する。

対策工事

コンセントと機器の間に避雷器を設置する。(写真)

効果

IT機器の雷障害リスクがなくなった。

依頼内容:空調室外機転倒防止工事。大型台風によって空調の屋上室外機が転倒。対策の依頼。

状況 対策工事

他社が設置した空調室外機。
先の大型台風によって転倒。
空調機の緊急停止となった。
再発防止として転倒防止工事を行う。

各空調室外機をボルトによって固定した。(写真)

効果

今後の台風にも耐えられるようになった。

依頼内容:空調室外機転倒防止工事。
大型台風によって空調の屋上室外機が転倒。
対策の依頼。

状況

他社が設置した空調室外機。
先の大型台風によって転倒。
空調機の緊急停止となった。
再発防止として転倒防止工事を行う。

対策工事

各空調室外機をボルトによって固定した。(写真)

効果

今後の台風にも耐えられるようになった。

PAGETOP

Copyright (C) VOLF Co., Ltd. All Rights Reserved.
