サーバー電源工事(事例紹介)

事例紹介:サーバー電源工事

事例一覧

サーバー電源工事の事例の一部を紹介しております。

サーバーリプレースによる専用電源工事

サーバー増設による専用電源工事

新規システム構築のためのサーバー電源工事

サーバーリプレースによる専用電源工事2

サーバールーム新設にともなうサーバー専用電源工事の依頼

サーバー専用・PC専用電源工事・LAN工事

オフィス内においてサーバー専用電源の設置

タクシー会社において新しく納金システムを導入する。そのための専用電源の設置。

依頼内容:サーバーリプレースによる専用電源工事

状況 対策工事

社内システムのアップグレードによって、サーバーを入れ替える。
しばらくは、新旧サーバーの平行稼動状態となる。
平行稼動によって電源容量が倍増するため、新たな電源が必要となった。
また、これまではサーバー電源とはいえ、既存配電盤よりの通常のコンセントを使用していた。

サーバーなどIT機器を通常のコンセントにて使用する場合、掃除機、ポットなどの使用状況によってのブレーカーダウンのリスクを受けることになる。
突然のブレーカーダウンにより、サーバーデータの消失など、重大な損失となる場合がある。
サーバー機器が倍増となり、電気使用量自体も増え、ブレーカーダウンの危険性が増すことになる。
今後、ITシステムは増えることはあっても減ることはない。

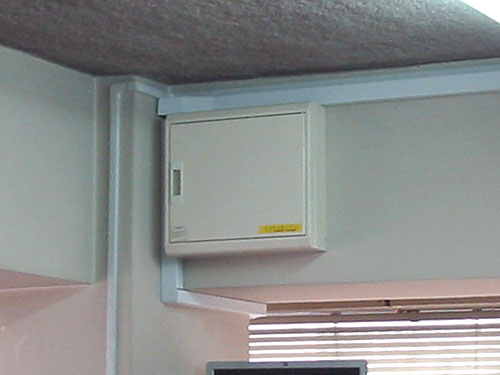

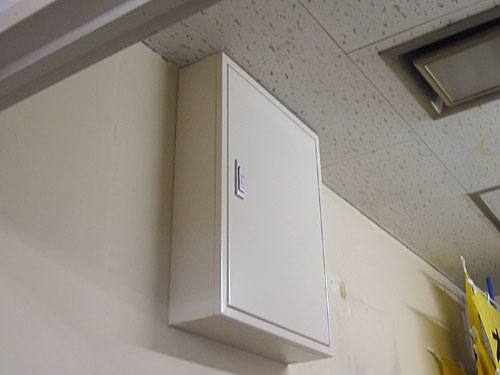

今後も考慮し、サーバー専用、IT専用配電盤を設置した。(写真左)

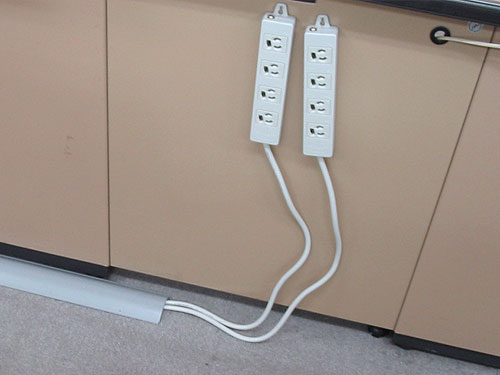

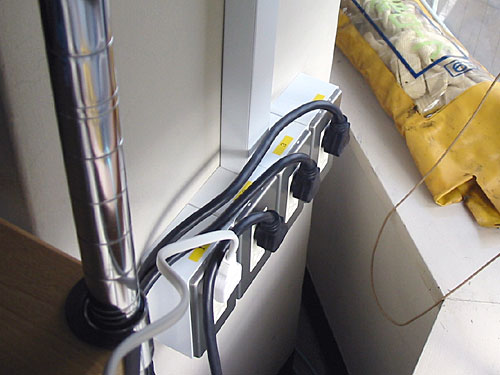

そこより、サーバー専用電源を敷設した。(写真右)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、専用配電盤としたサーバーの電源が止まることはない。
無停電装置の活用も含め、データ保護体制が強化された。

依頼内容:サーバーリプレースによる専用電源工事

状況

社内システムのアップグレードによって、サーバーを入れ替える。
しばらくは、新旧サーバーの平行稼動状態となる。
平行稼動によって電源容量が倍増するため、新たな電源が必要となった。
また、これまではサーバー電源とはいえ、既存配電盤よりの通常のコンセントを使用していた。

対策工事

サーバーなどIT機器を通常のコンセントにて使用する場合、掃除機、ポットなどの使用状況によってのブレーカーダウンのリスクを受けることになる。
突然のブレーカーダウンにより、サーバーデータの消失など、重大な損失となる場合がある。
サーバー機器が倍増となり、電気使用量自体も増え、ブレーカーダウンの危険性が増すことになる。
今後、ITシステムは増えることはあっても減ることはない。
今後も考慮し、サーバー専用、IT専用配電盤を設置した。(写真左)
そこより、サーバー専用電源を敷設した。(写真右)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、専用配電盤としたサーバーの電源が止まることはない。
無停電装置の活用も含め、データ保護体制が強化された。

依頼内容:サーバー増設による専用電源工事

状況 対策工事

社内システムのサーバー増設によって電気容量が増加。
既存電源では容量が足らず、たびたびのブレーカーダウンを招いていた。
既存電源は20A1回路。
稼動電流値は通常で17A程度となっているため、ギリギリの状態であることがわかる。
容量を計算し、新たにサーバー専用電源を増設する。
稼動サーバールーム内の作業のため、最大の注意が必要。

ブレーカー診断による容量計算から、必要電源容量は30A2回路と判断。
使用UPSから電源形状はNEMA5と判断される。

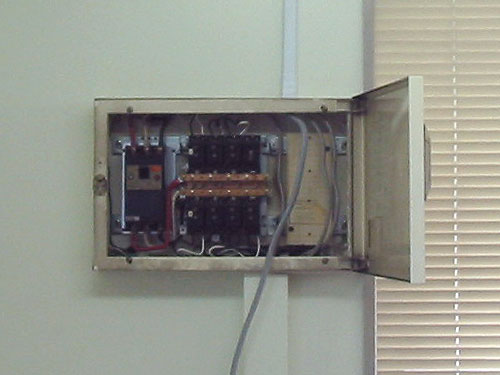

既存配電盤に30Aブレーカー×2回路を設置。(写真左)

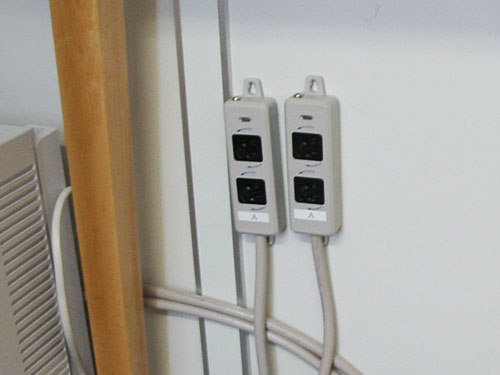

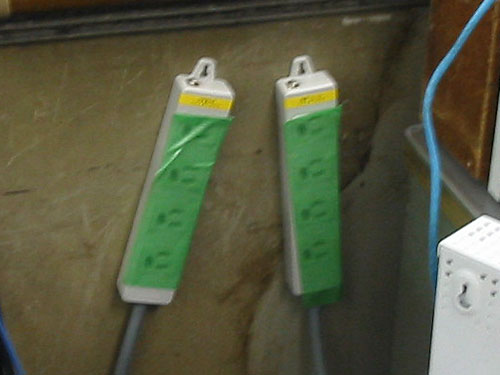

サーバールーム内に専用電源をNEMA5で2回路敷設した。(写真右)

効果

施工後の運用状況は各回路が8A/30A程度で推移。
電源容量は通常使用時にはブレーカー容量の1/3程度を目安とする。
フル稼働時には2倍程度には簡単に跳ね上がるため。
今回工事によって、ブレーカーダウンの危険性はなくなった。
使用UPSの容量範囲内であれば機器の増設も可能となった。

依頼内容:サーバー増設による専用電源工事

状況

社内システムのサーバー増設によって電気容量が増加。
既存電源では容量が足らず、たびたびのブレーカーダウンを招いていた。
既存電源は20A1回路。
稼動電流値は通常で17A程度となっているため、ギリギリの状態であることがわかる。
容量を計算し、新たにサーバー専用電源を増設する。
稼動サーバールーム内の作業のため、最大の注意が必要。

対策工事

ブレーカー診断による容量計算から、必要電源容量は30A2回路と判断。
使用UPSから電源形状はNEMA5と判断される。
既存配電盤に30Aブレーカー×2回路を設置。(写真左)
サーバールーム内に専用電源をNEMA5で2回路敷設した。(写真右)

効果

施工後の運用状況は各回路が8A/30A程度で推移。
電源容量は通常使用時にはブレーカー容量の1/3程度を目安とする。
フル稼働時には2倍程度には簡単に跳ね上がるため。
今回工事によって、ブレーカーダウンの危険性はなくなった。
使用UPSの容量範囲内であれば機器の増設も可能となった。

依頼内容:新規システム構築のためのサーバー電源工事

状況 対策工事

新規に社内システムの構築を行う。
別会社としての営業拠点が2箇所あり、それぞれにおいてサーバーが設置となる。
24時間営業でもあるため、絶対にシステムダウンの発生は避けたい。
また、サーバーなどIT機器が密集するため、容量の問題からも、専用電源の必要性が考えられた。

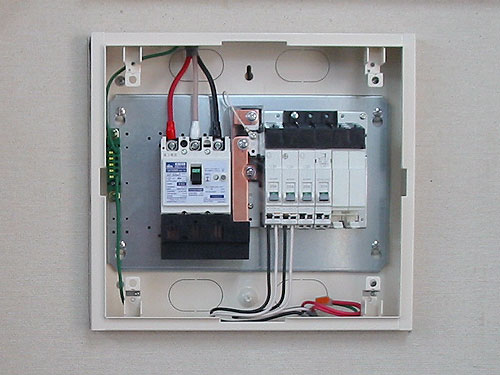

事務所内サーバー設置場所に、容量計算をしたうえで、サーバー専用配電盤を設置した。(写真左上・写真右上)

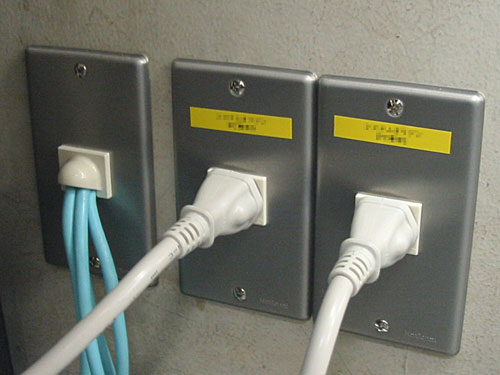

サーバー1機に対して20A1回路とし、サーバー専用電源を敷設、規格はNEMA5-15P。(写真左下)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、専用配電盤としたサーバーの電源がとまることはない。
無停電装置の活用も含め、データ保護体制が強化された。
また、専用配電盤を設置することで、今後の容量増などの対応も容易に対応することが出来る。

依頼内容:新規システム構築のためのサーバー電源工事

状況

新規に社内システムの構築を行う。
別会社としての営業拠点が2箇所あり、それぞれにおいてサーバーが設置となる。
24時間営業でもあるため、絶対にシステムダウンの発生は避けたい。
また、サーバーなどIT機器が密集するため、容量の問題からも、専用電源の必要性が考えられた。

対策工事

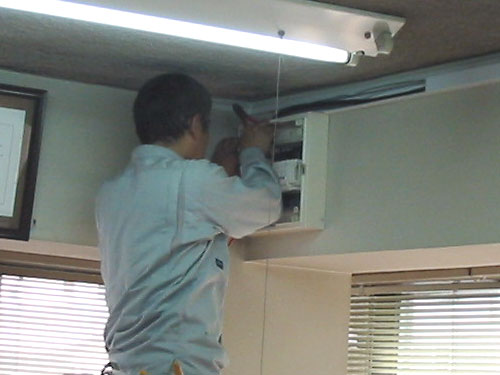

事務所内サーバー設置場所に、容量計算をしたうえで、サーバー専用配電盤を設置した。(写真左上・写真右上)
サーバー1機に対して20A1回路とし、サーバー専用電源を敷設、規格はNEMA5-15P。(写真左下)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、専用配電盤としたサーバーの電源がとまることはない。
無停電装置の活用も含め、データ保護体制が強化された。
また、専用配電盤を設置することで、今後の容量増などの対応も容易に対応することが出来る。

依頼内容:サーバーリプレースによる専用電源工事2

状況 対策工事

社内システムのリプレースによってサーバーを入れ替える。
新システムへの完全移行までは、新旧サーバーの平行稼動状態となる。
これまではサーバー電源とはいえ、既存配電盤よりの通常コンセントを使用していた。
平行稼動によって電源容量が倍増するため、新たな電源が必要となった。

平行稼動時の電源容量を計算したところ、既存配電盤では容量不足であることがわかった。

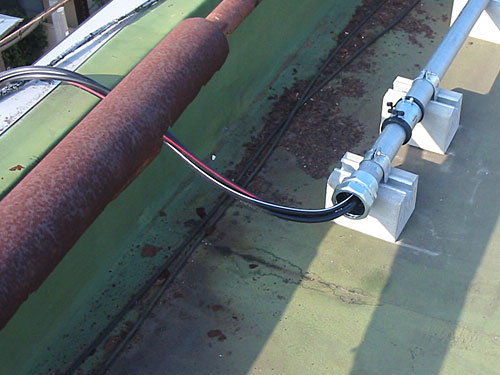

屋上受電設備より1F事務所へと幹線工事を行い新規IT専用配電盤の設置、サーバー専用電源を敷設した。規格はNEMA5-15P。(写真左上・写真右上・写真左下)
IT機器を通常のコンセントにて使用する場合、掃除機、ポットなどの使用状況によってのブレーカーダウンのリスクを受けることになる。
突然のブレーカーダウンにより、サーバーデータの消失など、重大な損失となる場合がある。
そのため、事務所内、各机島へクライアントPC専用コンセントも設置。(写真右下)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、既存配電盤とは別系統としたIT専用配電盤がダウンすることはなく、サーバーの電源がとまることはない。
無停電装置の活用も含め、データ保護体制が強化された。

依頼内容:サーバーリプレースによる専用電源工事2

状況

社内システムのリプレースによってサーバーを入れ替える。
新システムへの完全移行までは、新旧サーバーの平行稼動状態となる。
これまではサーバー電源とはいえ、既存配電盤よりの通常コンセントを使用していた。
平行稼動によって電源容量が倍増するため、新たな電源が必要となった。

対策工事

平行稼動時の電源容量を計算したところ、既存配電盤では容量不足であることがわかった。
屋上受電設備より1F事務所へと幹線工事を行い新規IT専用配電盤の設置、サーバー専用電源を敷設した。規格はNEMA5-15P。(写真左上・写真右上・写真左下)
IT機器を通常のコンセントにて使用する場合、掃除機、ポットなどの使用状況によってのブレーカーダウンのリスクを受けることになる。
突然のブレーカーダウンにより、サーバーデータの消失など、重大な損失となる場合がある。
そのため、事務所内、各机島へクライアントPC専用コンセントも設置。(写真右下)

効果

掃除機、ポットなどの使用によって万一ブレーカーダウンが発生した場合でも、既存配電盤とは別系統としたIT専用配電盤がダウンすることはなく、サーバーの電源がとまることはない。
無停電装置の活用も含め、データ保護体制が強化された。

依頼内容:サーバールーム新設にともなうサーバー専用電源工事の依頼

状況 対策工事

顧客は広告業界企業。
サーバールームの新設。
サーバールーム及びサーバールーム専用配電盤はビル側施工。

サーバールーム専用配電盤より、サーバールームへ配線。
導入サーバー機器に合わせ、NEMA規格2回路を含む4回路をサーバールームへと配線する。(写真左)

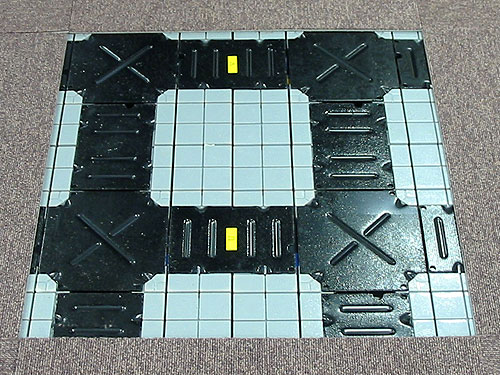

オフィス床面はOAフロアーのため、後の保守、増設などのために配線ルート部分にナンバリングを行なう。(写真右)
さらに、配線ルートなどを図面化し、顧客との情報の共有化を図る。

効果

配線ルートなどを図面で提出することにより、顧客自身が自社のシステムを把握しやすくなる。顧客にとって設備のブラックボックス化を防ぐことが出来る。
我々にとっては、設計の段階で顧客の将来図のヒヤリングも行なうため、顧客との将来ビジョンの共有も行なえる。
情報の共有化をはかることで、その後の増設などのミーティングにおいても、双方にとってストレスなく進行することができる。

依頼内容:サーバールーム新設にともなうサーバー専用電源工事の依頼

状況

顧客は広告業界企業。
サーバールームの新設。
サーバールーム及びサーバールーム専用配電盤はビル側施工。

対策工事

サーバールーム専用配電盤より、サーバールームへ配線。

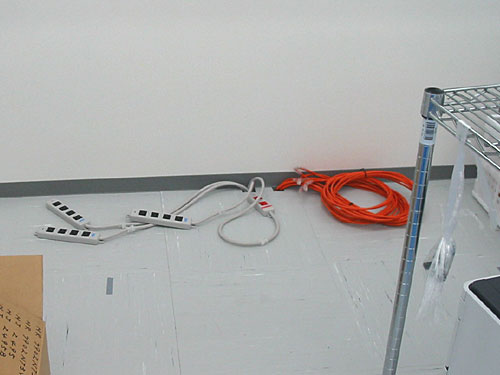

導入サーバー機器に合わせ、NEMA規格2回路を含む4回路をサーバールームへと配線する。(写真左)
オフィス床面はOAフロアーのため、後の保守、増設などのために配線ルート部分にナンバリングを行なう。(写真右)
さらに、配線ルートなどを図面化し、顧客との情報の共有化を図る。

効果

配線ルートなどを図面で提出することにより、顧客自身が自社のシステムを把握しやすくなる。顧客にとって設備のブラックボックス化を防ぐことが出来る。
我々にとっては、設計の段階で顧客の将来図のヒヤリングも行なうため、顧客との将来ビジョンの共有も行なえる。
情報の共有化をはかることで、その後の増設などのミーティングにおいても、双方にとってストレスなく進行することができる。

依頼内容:サーバー専用・PC専用電源工事・LAN工事

状況 対策工事

オフィスの増床に伴ない、サーバー専用、クライアントPC専用電源工事。LAN工事を行う。

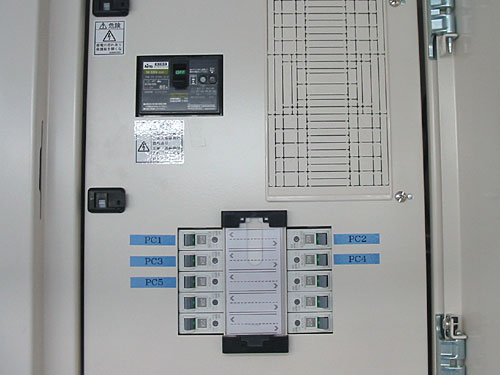

通常の照明、コンセントなどとは別に新たにPC専用配電盤を設置。(写真左)
サーバー、クライアントPCは、この配電盤より電源を供給する。
床はOA床。各配線を床内とし、サーバー位置など、レイアウトに即して電源を取り出す。(写真右)
発電機と繋がった非常電源回路は赤色など、タップは配電盤ごとに色を変えた。

効果

PC専用配電盤、非常電源などを設置することにより、照明、掃除機などといった器具とPC系統が切り分けられた。
万いち照明などの不良によりブレーカーが落ちた場合でも、PC系電源は守られる構成となった。
サーバー、PC系の安全性が飛躍的に高まった。

依頼内容:サーバー専用・PC専用電源工事・LAN工事

状況

オフィスの増床に伴ない、サーバー専用、クライアントPC専用電源工事。LAN工事を行う。

対策工事

通常の照明、コンセントなどとは別に新たにPC専用配電盤を設置。(写真左)
サーバー、クライアントPCは、この配電盤より電源を供給する。
床はOA床。各配線を床内とし、サーバー位置など、レイアウトに即して電源を取り出す。(写真右)
発電機と繋がった非常電源回路は赤色など、タップは配電盤ごとに色を変えた。

効果

PC専用配電盤、非常電源などを設置することにより、照明、掃除機などといった器具とPC系統が切り分けられた。
万いち照明などの不良によりブレーカーが落ちた場合でも、PC系電源は守られる構成となった。
サーバー、PC系の安全性が飛躍的に高まった。

依頼内容:オフィス内においてサーバー専用電源の設置

状況 対策工事

オフィスにおいて、電子レンジ、ポットなどを使用したときにブレーカーダウンが発生する。
同時にサーバーもダウンする。

電子レンジなどとサーバー電源が配電盤では同じ回路、ブレーカーとなっていた。
そのため、ブレーカーダウン時にサーバーダウンとなっていた。
新たに2回路の電源を設置。
電子レンジなどのための専用電源。
サーバー専用電源を配線設置した。(写真)

効果

それぞれを専用電源としたことで、電子レンジ、ポットなどの同時使用時でもブレーカーダウンの発生はなくなった。
また、万いちのブレーカーダウン時でも、サーバーも専用電源となっており、電子レンジなどの影響を受けない電源構成となった。

依頼内容:オフィス内においてサーバー専用電源の設置

状況

オフィスにおいて、電子レンジ、ポットなどを使用したときにブレーカーダウンが発生する。
同時にサーバーもダウンする。

対策工事

電子レンジなどとサーバー電源が配電盤では同じ回路、ブレーカーとなっていた。
そのため、ブレーカーダウン時にサーバーダウンとなっていた。
新たに2回路の電源を設置。
電子レンジなどのための専用電源。
サーバー専用電源を配線設置した。(写真)

効果

それぞれを専用電源としたことで、電子レンジ、ポットなどの同時使用時でもブレーカーダウンの発生はなくなった。
また、万いちのブレーカーダウン時でも、サーバーも専用電源となっており、電子レンジなどの影響を受けない電源構成となった。

依頼内容:タクシー会社において新しく納金システムを導入する。そのための専用電源の設置。

状況 対策工事

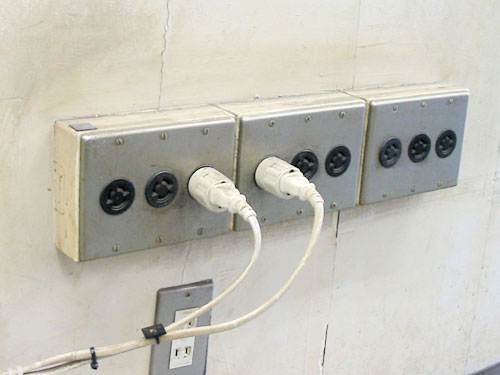

現状、旧規格のコンセントとなっている。新しい納金システムでは使用ができない。(写真)

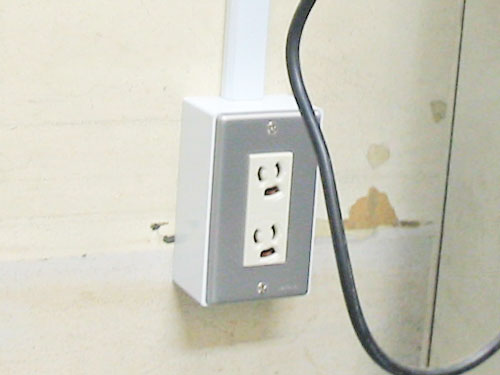

今回の導入システムに合わせた規格の専用電源を設置する(写真)

効果

専用電源の設置により、問題なく納金システムの稼働が行えた。

依頼内容:タクシー会社において新しく納金システムを導入する。そのための専用電源の設置。

状況

現状、旧規格のコンセントとなっている。新しい納金システムでは使用ができない。(写真)

対策工事

今回の導入システムに合わせた規格の専用電源を設置する(写真)

効果

専用電源の設置により、問題なく納金システムの稼働が行えた。
